Armazenamento automatizado para peças longas (alternativa ASRS)

Seus tubos de aço inoxidável de alta pureza e componentes de precisão exigem mais do que apenas "espaço no chão". Eles precisam de proteção contra arranhões que danificam o acabamento superficial (Ra) e um sistema de recuperação que alimente suas máquinas de corte a laser instantaneamente. Pare de depender de empilhadeiras que danificam seu ASME BPE estoque em conformidade. Descubra a densidade do ASRS sem a complexidade.

Fale com um Especialista

A Alternativa Pragmática ao ASRS: Por Que Metalúrgicos Estão Migrando para Estantes Telescópicas

Para Centros de Serviço de Aço e fabricantes de alto padrão como GHWA, o conceito de Sistemas Automatizados de Armazenamento e Recuperação (ASRS) é atraente, mas muitas vezes exagerado. Você precisa de densidade e velocidade, mas pode não precisar de uma integração de software de milhões de dólares que interrompe a produção se um sensor falhar.

O Harp Rack é o claro vencedor em eficiência para cenários de pequenos lotes. Ele foi projetado especificamente para funcionar como um sistema dinâmico de triagem e transferência, integrando-se perfeitamente ao fluxo de trabalho entre corte, acabamento de bordas, têmpera e montagem. Ao permitir uma triagem rápida, fornecer proteção superior e manusear com segurança tamanhos personalizados, o Harp Rack capacita os fabricantes de vidro a aumentar a produtividade, reduzir o desperdício e construir uma operação mais ágil e lucrativa. Estante Cantilever Telescópica preenche a lacuna. Ele transforma o armazenamento estático em um sistema dinâmico de alta densidade. Ao permitir 100% de extensão da gaveta, possibilita estantes acessíveis por ponte rolante—o padrão ouro para manuseio de materiais longos, pesados e sensíveis ao acabamento, como tubos e barras de aço inoxidável polido.

O Custo Oculto da "Escavação": Acabamento Superficial e Eficiência

Em um ambiente típico de armazenamento em oficina metalúrgica , peças longas são frequentemente empilhadas em feixes no chão ou em estantes cantilever estáticas. Isso cria dois problemas críticos para fabricantes de precisão:

1. Integridade Superficial Comprometida: Para indústrias que atendem aos setores alimentício, de laticínios ou farmacêutico (como aquelas que exigem Padrões Sanitários 3-A), a rugosidade superficial (Ra) é inegociável. Quando um operador de empilhadeira precisa escavar um feixe de tubos sanitários do fundo de uma pilha, o atrito e o contato frequentemente causam microarranhões. Um tubo arranhado é sucata.
2. A Troca de 20 Minutos: Quando sua serra ou cortador a laser precisa de um número de calor específico ou liga, e ele está enterrado atrás de três outros feixes, seu operador gasta 20 minutos movendo material ("manuseio secundário") em vez de cortar. Isso é tempo de inatividade que sangra diretamente o lucro.

A Solução: Acessibilidade de 100%

O Harp Rack é o claro vencedor em eficiência para cenários de pequenos lotes. Ele foi projetado especificamente para funcionar como um sistema dinâmico de triagem e transferência, integrando-se perfeitamente ao fluxo de trabalho entre corte, acabamento de bordas, têmpera e montagem. Ao permitir uma triagem rápida, fornecer proteção superior e manusear com segurança tamanhos personalizados, o Harp Rack capacita os fabricantes de vidro a aumentar a produtividade, reduzir o desperdício e construir uma operação mais ágil e lucrativa. rack cantilever com manivela extensível elimina a "escavação". Cada nível é uma gaveta independente. Esteja você armazenando tubos de aço inoxidável polido de 20 pés ou barras maciças pesadas, você simplesmente gira (ou aciona eletricamente) o nível específico para dentro do corredor.

Como o braço se estende completamente, você tem acesso vertical claro. Isso permite usar uma ponte rolante com eslingas de nylon ou um elevador a vácuo para pegar o material suavemente. Sem garfos raspando contra o metal. Sem arrastar feixes uns sobre os outros.

Engenharia para Aplicações de Serviço Pesado

Isso não é uma prateleira leve. É engenharia estrutural projetada para os rigores de um Centro de Serviço de Aço.

* Estrutura: Construído com perfis de aço estrutural de serviço pesado (vigas H), garantindo rigidez mesmo quando totalmente carregado.
* Capacidade: Cada nível de braço pode suportar cargas de 2.000 lbs a 10.000 lbs (personalizável), tornando-o ideal para o armazenamento seguro de tubos e canos pesados.
* Operação: Disponível em versão manual (manivela) para cargas padrão ou acionamento elétrico para máxima eficiência e ergonomia.

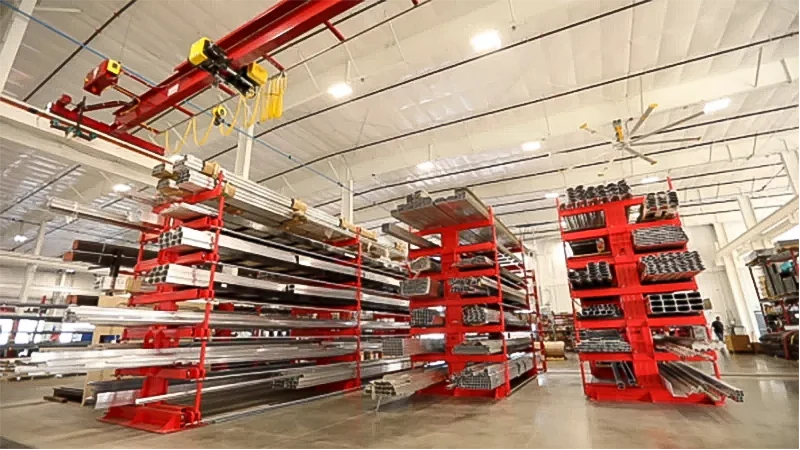

A versão elétrica (mostrada acima) funciona efetivamente como um sistema semiautomatizado. Um operador pode identificar o material por meio de etiquetas de inventário, apertar um botão em um controle remoto e ter o material apresentado ao guindaste em menos de 30 segundos.

Comparação: Estantes Telescópicas vs. ASRS Completo

Por que escolher um sistema cantilever de rolo em vez de um ASRS totalmente automatizado com transelevador?

Instalação e Requisitos de Piso

A implementação deste sistema requer uma fundação sólida — literalmente. Como o rack condensa tanto peso em uma pequena pegada (economizando até 50% de espaço no chão), as cargas pontuais são significativas.

Conforme visto abaixo, a instalação envolve ancoragem de precisão na laje de concreto de sua instalação usando parafusos de expansão de serviço pesado ou ancoragens químicas. Nossa equipe calcula os requisitos específicos de PSI com base em seu inventário — esteja você armazenando barras maciças densas ou tubos ocos mais leves.

Protegendo Seu Investimento em "Acabamento Espelhado"

Para fabricantes que produzem componentes para as indústrias farmacêutica ou de semicondutores, arranhões não são apenas problemas estéticos; são riscos de contaminação.

By utilizing a Estante Cantilever Telescópica, você garante que os feixes sejam armazenados individualmente. Você nunca arrasta um tubo sobre outro. Para proteção máxima, os braços podem ser revestidos com tiras de plástico UHMW para garantir que seu aço inoxidável nunca toque no aço carbono, prevenindo contaminação por ferro e preservando a camada passiva.

Perguntas Frequentes

P1: Podemos adaptar essas estantes para funcionar com nossa ponte rolante existente?
Sim, este é o principal objetivo do projeto. O design de "topo aberto" criado quando as gavetas se estendem permite que sua ponte rolante ou pórtico existente acesse 100% do material verticalmente, eliminando a necessidade de empilhadeiras no corredor.

P2: Armazenamos tubos de aço inoxidável de 24 pés. A estante pode suportar esse comprimento?
Absolutamente. Os sistemas são modulares. Utilizamos múltiplas colunas espaçadas adequadamente para suportar comprimentos de 20 pés, 24 pés ou até 40 pés. Isso garante que os tubos não cedam, mantendo sua retilineidade para usinagem.

P3: A estante requer energia especial para os modelos elétricos?
Energia trifásica industrial padrão é tipicamente usada para os acionamentos do motor elétrico. No entanto, os modelos de manivela manual são engrenados para permitir que um único operador mova até 5.000 lbs com esforço mínimo, sem necessidade de conexão elétrica.

P4: Como vocês evitam a contaminação por aço carbono em produtos de aço inoxidável?
Podemos fornecer os braços da estante com revestimentos de UHMW (Polietileno de Ultra-Alto Peso Molecular) ou tiras de borracha. Isso isola seus tubos de aço inoxidável de alta pureza da estrutura de aço carbono da estante, prevenindo corrosão galvânica e arranhões.

P5: Qual é a capacidade máxima de peso por nível?
Nossa série de serviço pesado pode ser projetada para suportar até 10.000 lbs por nível de gaveta, dependendo do comprimento do braço e da distribuição do material. Isso é ideal para armazenamento denso de barras maciças ou grandes feixes de tubos de parede espessa.
