Compreender a verdadeira capacidade de carga de um rack harpa para vidro vai além de um simples número. Trata-se da engenharia que garante que cada chapa do seu vidro de alto valor—desde lâminas padrão até unidades laminadas de grandes dimensões—seja mantida com segurança, movida com proteção e armazenada sem danos. Este é o cerne da eficiência operacional em qualquer instalação moderna de fabricação de vidro.
Compreendendo a Capacidade de Carga do Rack Harpa: Mais do que Apenas um Número
Ao selecionar uma solução de armazenamento, a primeira pergunta geralmente é sobre peso. Um rack harpa industrial pesado padrão normalmente tem uma capacidade de carga dinâmica de cerca de 1500 kg (aproximadamente 3.300 lbs), com modelos maiores e personalizados projetados para suportar bem mais de 2500 kg (aproximadamente 5.500 lbs). No entanto, esta especificação é apenas o resultado final de uma história muito mais crítica: o projeto estrutural e as escolhas de materiais que tornam esses números confiáveis em um ambiente de produção exigente.
O verdadeiro valor não está no peso máximo, mas em como o rack é projetado para gerenciar esse peso com segurança e proteger o material que ele contém. Para um Fabricante de Vidro Personalizado ou um Fabricante de Unidades de Vidro Isolante, uma falha no rack não significa apenas aço perdido; significa perda catastrófica de produto, paralisação da produção e riscos significativos de segurança.
A Base da Resistência: Grau do Aço e Integridade da Soldagem
A capacidade de um rack suportar consistentemente cargas pesadas começa com seus materiais e construção fundamentais. Esta é a base não negociável para segurança e durabilidade.
Por que o Aço Carbono Q235A é o Padrão Industrial
A estrutura principal de um rack harpa robusto é construída em Aço Carbono Q235A. Este material é escolhido pelo seu equilíbrio ideal entre resistência e ductilidade. Em um ambiente de fábrica dinâmico, um rack suporta não apenas o peso estático do vidro, mas também as tensões dinâmicas de ser rolado sobre pisos irregulares, paradas repentinas e vibrações. O aço Q235A pode absorver esses impactos sem desenvolver fissuras de fadiga, ao contrário de aços mais duros, mas mais frágeis, que podem falhar catastroficamente nos pontos de solda ao longo do tempo.
O Papel Crítico do Processo de Soldagem Completa
O método usado para unir os componentes de aço é tão importante quanto o próprio aço. Um Processo de Soldagem Completa de Equipamento Industrial é empregado para garantir que cada junta seja uma conexão contínua e sólida. Ao contrário da soldagem por pontos, que cria pontos localizados de resistência, a soldagem completa distribui a tensão uniformemente por toda a estrutura. Isso transforma a base e os suportes verticais em uma única unidade monolítica que resiste à torção e flexão sob carga total, o que é crucial ao manobrar um rack com centro de gravidade alto carregado com chapas de vidro caras.
Além do Peso Estático: Como o Design Inteligente Protege Seus Ativos
Segurar o peso com segurança é uma coisa; proteger vidro frágil e de alto valor contra danos durante o armazenamento e transporte é outra. As características de design de um rack harpa abordam diretamente as causas comuns de refugo e retrabalho na fabricação de vidro.
Suporte Contínuo com uma Base de Aço Completa
Racks tradicionais com bases de rolos apresentam um grande risco para lâminas de vidro não padronizadas ou estreitas. Se uma peça de vidro for muito curta para abranger vários rolos, ela pode afundar nas lacunas, criando pontos de tensão que levam a lascas ou rachaduras. Uma base de aço completa com ranhuras cortadas com precisão fornece suporte contínuo, de ponta a ponta, ao longo de toda a parte inferior do vidro. Este design elimina completamente o problema de instabilidade, permitindo que você armazene com confiança qualquer tamanho de vidro, desde cortes personalizados pequenos até tiras grandes e estreitas, sem risco.
Isolando e Amortecendo Cada Lâmina

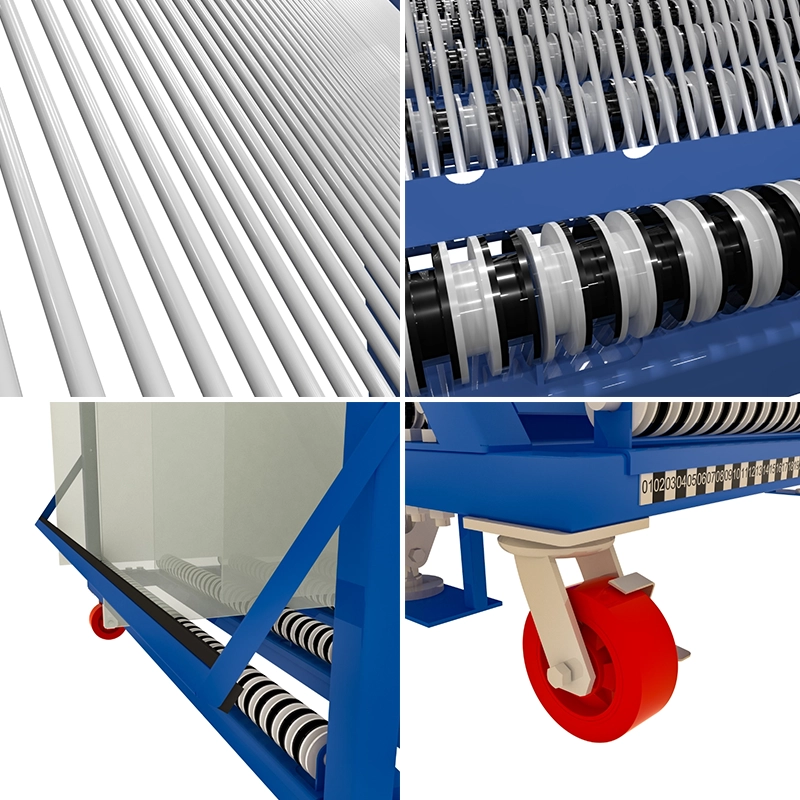

O contato entre chapas de vidro é uma das principais causas de arranhões, especialmente em superfícies sensíveis como revestimentos Low-E. As "cordas" do rack de harpa para vidro são divisórias de aço revestidas com uma capa grossa e macia de PVC. Este design tem duas funções: o núcleo interno de aço fornece a rigidez necessária para separar chapas pesadas, enquanto a camada externa de PVC cria uma almofada não abrasiva e amortecedora de impactos. Este sistema garante que cada lâmina de vidro fique isolada, prevenindo danos à superfície e absorvendo as microvibrações do movimento que podem levar a defeitos revelados apenas após o têmpera.
Gerenciamento de Cargas Dinâmicas: A Importância da Mobilidade e Segurança
Um rack harpa é uma estação móvel de trabalho em andamento (WIP), o que significa que seu desempenho em movimento é crucial. "Capacidade de carga dinâmica" refere-se ao peso que ele pode suportar com segurança enquanto é movido, e é aqui que componentes de alta qualidade se tornam essenciais.
Rodízios Robustos para Movimento Suave e Controlado
Toda a carga é transferida para o piso da fábrica através dos rodízios. Rodízios robustos de Poliuretano são utilizados porque são resistentes, não deixam marcas e são imunes a produtos químicos e detritos do piso da oficina. Uma configuração típica de dois rodízios fixos e dois rodízios giratórios com freio proporciona a combinação ideal de estabilidade em linha reta e manobrabilidade em espaços apertados entre uma Mesa de Corte de Vidro CNC e a próxima estação de processamento.
O Mecanismo de Elevação Acionado pelo Pé: Um Recurso de Segurança Superior
Os freios padrão de rodízios podem ser pouco confiáveis em pisos empoeirados ou escorregadios. Um mecanismo de elevação e bloqueio acionado pelo pé oferece um nível de segurança incomparável. Quando acionado, este dispositivo utiliza uma alavanca mecânica para levantar o peso da carga dos rodízios e apoiá-la em blocos fixos e sólidos. Isso imobiliza fisicamente o rack, criando uma plataforma completamente estável para carga e descarga. Elimina qualquer chance do rack rolar para longe, que é uma das principais causas de acidentes e danos materiais.
Em Resumo: Capacidades de Carga e Especificações Típicas
Embora soluções personalizadas sejam comuns, os modelos padrão fornecem uma linha de base clara para entender as capacidades do rack harpa. Estas especificações são projetadas para atender às necessidades mais frequentes dos processadores de vidro.
| Modelo/SKU | Dimensões Externas (C×L×A, mm) | Número de Ranhuras | Espessura do Vidro (mm) | Carga Dinâmica (kg) |
|---|---|---|---|---|
| HR-40 | 1500 × 1000 × 1805 | 40 | ≤ 12 | 1500 |
| HR-84 | 1500 × 1200 × 1800 | 84 | 0-8 | 1500 |
| Personalizado Robusto | 2600 × 2400 × 1900 | 80 | ≤ 25 | >2500 |
Perguntas Frequentes
1. Qual é a diferença entre capacidade de carga dinâmica e estática?
A capacidade de carga estática é o peso máximo que um rack pode suportar quando está estacionário. A capacidade de carga dinâmica é o peso máximo que ele pode suportar com segurança enquanto está sendo movido, o que leva em conta forças como vibração, inércia e superfícies irregulares. Para uma ferramenta móvel como um rack harpa, a capacidade de carga dinâmica é a especificação mais crítica e prática.
2. Um rack harpa pode segurar com segurança vidro muito fino, como chapas de 6mm para IGUs?
Sim, mas apenas se for projetado corretamente. Um rack harpa padrão pode ter ranhuras muito largas, permitindo que o vidro fino balance e risque microfraturas. Racks harpa de alto desempenho oferecem larguras de ranhura personalizáveis (por exemplo, 8-10mm para vidro de 6mm) para proporcionar um encaixe justo, eliminando o movimento e garantindo o manuseio seguro de chapas finas e frágeis.
3. Um design desmontável (montagem parafusada) compromete a resistência do rack?
Não. Quando projetado adequadamente com parafusos de alta resistência e componentes cortados a laser com precisão, um design desmontável oferece resistência comparável a uma unidade totalmente soldada. Este design proporciona o benefício significativo de reduzir os custos de envio através do transporte em embalagem plana, sem sacrificar a integridade estrutural ou a capacidade de carga.
4. Que tipo de manutenção é necessária para garantir que o rack mantenha sua capacidade de carga?
Inspeções visuais regulares são recomendadas. Verifique se há sinais de danos nas soldas ou na estrutura principal, certifique-se de que todos os parafusos permaneçam apertados e verifique se os rodízios giram livremente e se os mecanismos de freio/bloqueio funcionam corretamente. Manter os rodízios livres de detritos também garantirá uma operação suave e segura.
5. Por que um design de base completa é superior a uma base com rolos para a segurança da carga?
Uma base completa fornece suporte contínuo ao longo de toda a borda inferior do vidro. Isso é crucial para peças não padronizadas ou de formato irregular que podem não ser longas o suficiente para repousar em vários rolos. A base completa elimina pontos de concentração de tensão e o risco do vidro escorregar entre os rolos, oferecendo estabilidade universal para qualquer geometria de vidro que você precise manusear.
