Braços de armazenamento retráteis sem travamento

Stop Compromising Your Sanitary Finish.

Para fabricantes de tubos de aço inoxidável de alta pureza e componentes higiênicos, um arranhão não é apenas um defeito — é um produto sucateado. As estantes estáticas convencionais forçam você a arrastar feixes polidos sobre superfícies ásperas. Nossos braços retráteis sem travamento eliminam o atrito, garantindo que seus acabamentos de 10 Ra permaneçam impecáveis, do armazenamento à serra.

Fale com um Especialista

O Custo Oculto do Atrito no Armazenamento de Metais de Alta Pureza

Na indústria de metais de precisão — especificamente para aqueles que abastecem os setores farmacêutico, de laticínios e de semicondutores — a qualidade do estoque é primordial. Ao lidar com tubos de aço inoxidável eletropolidos (como 316L) ou perfis de alumínio de alto grau, o método padrão de "empilhadeira e empurrar" é um risco.

As estantes cantilever fixas tradicionais criam uma "zona morta" para o estoque. Para acessar um feixe de tubos de 2 polegadas de diâmetro externo armazenado no fundo, o operador da empilhadeira precisa reorganizar os feixes da frente. Isso secondary handling é onde ocorrem 90% dos danos. As pontas dos garfos raspam as superfícies polidas, ou os feixes deslizam uns contra os outros, criando microarranhões que violam os padrões de acabamento superficial ASME BPE. Além disso, se os braços de recuperação travarem ou sacudirem durante a extração, o movimento repentino faz com que os tarugos redondos rolem e colidam, comprometendo ainda mais a integridade da superfície.

O empilhamento no chão e as estantes estáticas tradicionais restringem o acesso de pontes rolantes, levando a amarrações manuais perigosas e danos ao produto.

Projetando a Operação "Sem Travamento": A Vantagem Mecânica

A solução está em alterar a mecânica da recuperação. Nossos Estante Cantilever Telescópica sistemas são projetados para funcionar como gavetas industriais para seus tarugos e tubos pesados. O principal diferencial é o sistema de transmissão projetado para extensão suave e sem solavancos, mesmo sob carga total (até 5 toneladas por braço).

Ao contrário de imitações baratas que dependem de deslizadores de atrito simples que travam sob peso pesado, nosso sistema utiliza rolamentos de alta precisão e uma transmissão de cremalheiraIsso garante que, seja usando uma manivela manual ou um acionamento elétrico, o movimento seja fluido e linear. Este design "sem travamento" é crítico para a segurança; ele evita o fenômeno de "aderência-deslizamento", onde uma gaveta travada libera repentinamente, potencialmente desestabilizando a carga.

Conjuntos de rolamentos de precisão garantem que o mecanismo da manivela opere suavemente sem travar, mesmo sob cargas pesadas.

100% Extension: The Crane Advantage

Ao permitir que os braços cantilever se estendam 100% para fora da estrutura da estante, alteramos completamente o fluxo de trabalho de movimentação de materiais. Você não precisa mais manobrar uma empilhadeira em corredores estreitos. Em vez disso, pode utilizar a ponte rolante (ponte rolante) da sua oficina para realizar içamentos verticais.

Para um Centro de Distribuição de Aço que lida com tubos de 20 pés de comprimento, isso é um divisor de águas:

• Impacto Lateral Zero: A ponte rolante baixa eslingas de nylon diretamente ao redor do feixe. Sem garfos de aço forçando a separação dos feixes.
• Acesso Seletivo: Você pode pegar um número de corrida ou grau de liga específico da gaveta inferior sem mover as três camadas superiores.
• Fluxo de Trabalho com Um Operador: Uma pessoa pode girar a gaveta para fora e operar o controle remoto da ponte rolante, reduzindo os custos de mão de obra.

Estudo de Caso: Otimizando a Alimentação para Corte a Laser e Serragem

Considere uma instalação como a GHWA, processando componentes de aço inoxidável de alto volume. O gargalo muitas vezes não é a velocidade de corte do laser ou da serra — é o tempo de "alimentação". Esperar 15 minutos por um motorista de empilhadeira para escavar o diâmetro correto do tubo prejudica a eficiência.

Ao colocar estantes cantilever elétricas de correr diretamente adjacentes à estação de corte, os operadores podem recuperar matérias-primas em menos de 3 minutos. A opção de acionamento elétrico permite que o operador estenda a estante com um controle remoto enquanto posiciona simultaneamente o elevador a vácuo ou a ponte rolante, criando um fluxo de trabalho contínuo no estilo "Pit Stop".

Especificações Técnicas e Instalação

Projetadas para o rigor de ambientes industriais pesados, nossas estantes são construídas em aço estrutural, não em chapa de aço laminada a frio. A base é ancorada com segurança na sua laje de concreto para suportar os momentos de força quando os braços estão totalmente estendidos.

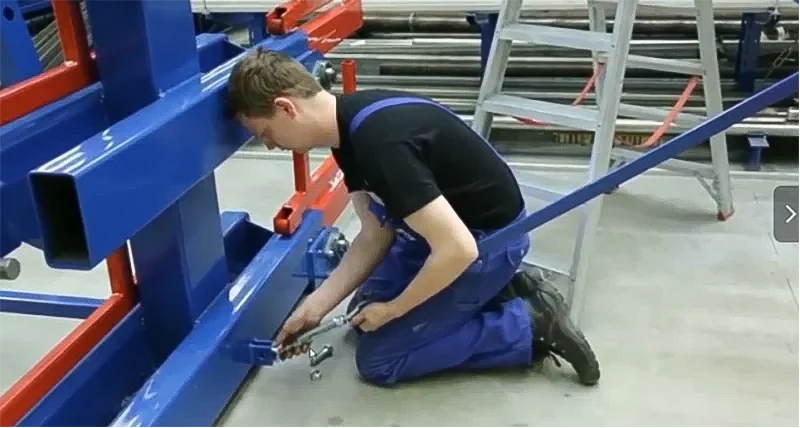

A ancoragem segura no piso é essencial para a estabilidade de sistemas de armazenamento de alta densidade.

1. Um Harp Rack pode substituir completamente meus racks em A?

P1: Podemos armazenar tubos de aço inoxidável polidos diretamente nos braços de aço?
Embora os braços sejam de aço com pintura eletrostática lisa, para tubos de alta pureza (Ra < 20µin) ou eletropolidos, recomendamos fortemente nossos revestimentos opcionais de UHMW (plástico) ou tiras de borracha nos braços para garantir contato absolutamente zero de metal com metal.

P2: Quanta força é necessária para girar a manivela de um braço totalmente carregado (por exemplo, 6.000 lbs)?
Nossa relação de redução de engrenagens é projetada para ergonomia. Mesmo com uma carga total de 6.000 lb de tarugo sólido, um único operador pode estender o braço com aproximadamente 20-30 lbs de força na manivela. É projetado para ser "sem travamento" e suave.

P3: Temos espaço limitado no corredor. Quanto espaço isso pode economizar em comparação com estantes cantilever padrão?
Como você carrega e descarrega por cima usando uma ponte rolante, pode eliminar os corredores de 12 a 15 pés de largura necessários para empilhadeiras pesadas fazerem curvas. Você pode tipicamente reduzir sua área ocupada em 50% ou dobrar sua capacidade de armazenamento na mesma área.

P4: A versão elétrica é necessária para um centro de distribuição de aço?
Se sua frequência de separação for alta (por exemplo, alimentando um cortador a laser a cada 10-15 minutos), o elétrico cantilever de rolo é recomendado para reduzir a fadiga do operador e acelerar os tempos de ciclo. Para armazenamento de longo prazo ou separações de baixa frequência, a manivela manual é econômica.

P5: Essas estantes podem ser instaladas em pisos de concreto padrão de armazém?
Sim, mas o concreto deve atender a requisitos específicos de psi e espessura (tipicamente mínimo de 6 polegadas de concreto armado de 3000 psi) devido às altas cargas pontuais. Nossa equipe de engenharia fornece dados de carga específicos para seu gerente de instalações verificar.
