Carrinho de Vidro para Linha de Produção

A saída do seu forno de têmpera está se tornando um cemitério de vidro riscado? No mundo de alto risco da fabricação de vidro, mover "lâminas" da cortadora CNC para a lavadora — e depois para a linha de IGU — é onde 80% dos danos de manuseio ocorrem. Pare de depender de cavaletes estáticos para fluxos de trabalho dinâmicos. Nosso Carrinho de Vidro para Linha de Produção (Harp Rack) é projetado para otimizar a separação, proteger superfícies Low-E de revestimento macio e acelerar seu processo de "correspondência de lâminas" sem quebras.

Fale com um Especialista

O Pesadelo da "Separação": Por Que Sua Linha de IGU Precisa de um Harp Rack

Para qualquer fabricante de Unidade de Vidro Isolado (IGU), a fase de "correspondência" — emparelhando Lâmina A (ex.: 6mm Clear) com Lâmina B (ex.: revestida com Low-E) — é um ponto crítico de gargalo. Se você está usando carrinhos de cavalete tradicionais ou L-bucks para isso, está desperdiçando espaço no chão e arriscando lesões ao operador.

O problema central dos cavaletes em uma linha de produção é o "embaralhamento". Para chegar à terceira chapa de vidro, o operador tem que mover as duas primeiras. Esse manuseio constante aumenta o risco de lascas nas bordas e arranhões na superfície.

Figura 1: Slots numerados de alto contraste permitem correspondência visual instantânea de pares de vidro.

A Lógica Sequencial

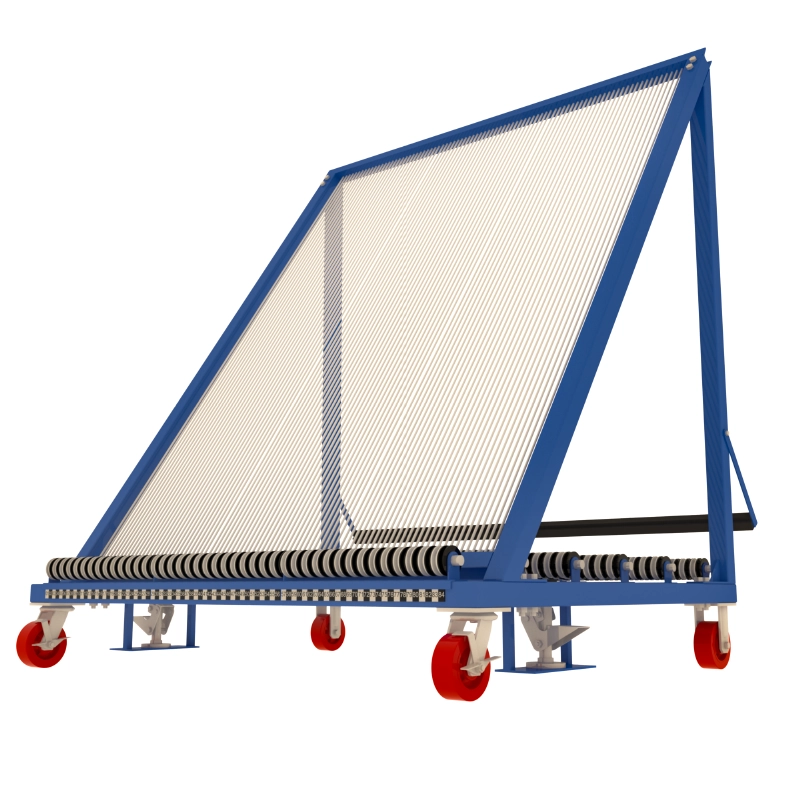

Nossos Glass Harp Rack resolve isso com um design sequencial com slots. Com até 100 slots numerados, seu operador de CNC pode carregar o vidro cortado na ordem exata em que é necessário para o robô de selagem. Quando o rack chega à estação de montagem, não há busca, nem embaralhamento, nem "escavação" para a lâmina correspondente. É uma estação de buffer First-In-First-Out (FIFO) sobre rodas.

Protegendo Revestimentos Macios de Alto Valor

Na fabricação moderna de vidro arquitetônico, você não está mais apenas cortando vidro float claro. Você está manuseando revestimentos Low-E de alto desempenho, dupla prata ou tripla prata. Esses "revestimentos macios" são notoriamente sensíveis. O contato com um rack de metal pintado padrão ou uma tira de borracha suja pode comprometer o revestimento, levando a defeitos visíveis após a unidade ser selada.

Figura 2: Hastes de aço revestidas com PVC garantem contato zero de metal com vidro, preservando a integridade do revestimento.

O Design de Cordas "Harp"

O design "Harp" utiliza hastes de aço verticais revestidas em mangas de PVC de alta resistência. Isso garante que a face do vidro nunca toque em outra superfícieO vidro é suportado apenas por sua borda inferior e guiado pelas hastes de PVC. Essa separação é inegociável para manter a qualidade do vidro revestido durante a jornada turbulenta do forno de têmpera para a linha de IGU.

Mobilidade Encontra Segurança: O Mecanismo de Travamento no Chão

Um Carrinho de Vidro para Linha de Produção totalmente carregado pode pesar mais de 2.000 lbs (aproximadamente 900 kg). Embora rodízios de poliuretano de alta qualidade facilitem o movimento dessa carga, o perigo real surge quando o rack está parado em uma estação de trabalho. Se um rack se deslocar enquanto um operador carrega uma chapa pesada de 12mm, o momentum pode causar tombamento catastrófico ou ferimentos por esmagamento.

Figura 3: O mecanismo de elevação acionado por pé ancora o rack com segurança durante o carregamento.

Diferente de carrinhos padrão que dependem de freios de rodízio (que podem se desgastar ou escorregar em pisos de fábrica lisos), nossos Harp Racks apresentam um Mecanismo de Elevação Acionado por Pédedicado. Ao engatar o pedal, todo o rack é levemente levantado de suas rodas e colocado sobre uma base sólida com pés de borracha. Isso transforma o carrinho móvel em uma estação estática e imóvel, garantindo 100% de estabilidade durante o carregamento e descarregamento de chapas de vidro pesadas.

Design Desmontável: Economizando Frete em "Ar"

Um dos maiores custos ocultos na compra de racks de vidro é o frete. Racks tradicionais totalmente soldados estão essencialmente enviando "ar" — eles ocupam um volume enorme em um contêiner, mas têm muito pouca densidade de peso. Isso eleva seu custo de aquisição por unidade às alturas.

Figura 4: Montagem aparafusada permite envio em flat-pack, maximizando a densidade do contêiner.

Nossos Carrinho de Vidro para Linha de Produção apresenta uma montagem inteligente com parafusos "Knock-Down" (KD). Enviamos a base, montantes e grades harp como componentes planos. Isso nos permite encaixar 3-4 vezes mais unidades em um contêiner de transporte padrão em comparação com alternativas pré-soldadas. Sua equipe pode montá-los facilmente no local usando ferramentas padrão, garantindo que você pague pela qualidade do produto, não por espaço vazio.

Perguntas Frequentes (Foco em Fabricação de Vidro)

P1: Este harp rack pode manusear "curtos" (vidro de altura baixa) sem que eles caiam?
R: Sim. Diferente de alguns racks que usam roletes amplamente espaçados, nosso Carrinho de Vidro para Linha de Produção pode ser configurado com uma base com slots de comprimento total (Polietileno de Alta Densidade ou Aço com revestimentos de borracha). Isso garante que mesmo peças de vidro curtas, frequentemente usadas para bandeiras ou janelas pequenas, sejam totalmente suportadas ao longo da borda inferior.

P2: Qual é a espessura máxima de vidro para os slots padrão?
R: O espaçamento padrão é projetado para acomodar confortavelmente Unidades de Vidro Isolado ou vidro laminado espesso de até 1 polegada (25mm). No entanto, para descarregamento de CNC de chapas únicas (ex.: 6mm ou 10mm), oferecemos modelos de "Alta Densidade" com espaçamento de slots mais apertado para maximizar a capacidade por rack.

P3: As mangas de PVC derreterão se eu carregar vidro diretamente do forno de têmpera?
R: O vidro deve ser resfriado antes do carregamento. Embora o PVC seja durável, ele não é projetado para vidro saindo direto do resfriamento (que pode exceder 200°C). Recomendamos este rack para a estação de "Descarga" após a zona de resfriamento, ou para transporte entre o forno e a linha de laminação/IG.

P4: Como este rack melhora a eficiência no robô de selagem de IGU?
R: Ele elimina o tempo de separação. O operador de CNC carrega o rack na sequência exata exigida pelo cronograma de IGU. Quando o rack chega à linha de selagem, o operador simplesmente puxa a próxima chapa sem verificar etiquetas ou mover outro vidro, reduzindo o tempo de ciclo em até 30%.

P5: Podemos substituir os roletes de nylon se eles se desgastarem com o tempo?
R: Absolutamente. A base é projetada para manutenção. Os roletes de nylon são montados em eixos acessíveis, permitindo que sua equipe de manutenção troque roletes individuais ou tiras inteiras sem descartar a estrutura do rack.
