Pare de enterrar seus tubos de aço inoxidável de alto valor sob montanhas de estoque.
Para Centros de Serviço de Aço e Fabricantes de Tubos, "cavar" pelo número de calor correto com uma empilhadeira não é apenas lento — destrói o acabamento superficial e reduz o tempo de atividade do seu cortador a laser. Mude para um sistema 100% acessível, operado por ponte rolante.
O Fim do "Favo de Mel" no Armazenamento de Tubos Sanitários
Na indústria de aço inoxidável higiênico — seja fornecendo setores de laticínios, farmacêuticos ou semicondutores — a integridade superficial do seu produto é inegociável. Um arranhão em um tubo 316L polido não é apenas um defeito; é sucata. No entanto, muitas instalações ainda dependem de empilhamento no chão ou estantes cantilever estáticas que forçam os operadores a um jogo de alto risco de "pegar varetas" com empilhadeiras pesadas.
Se sua operação se assemelha ao fluxo de trabalho de fabricantes de alta precisão como a GHWA, você sabe que os métodos de armazenamento padrão criam dois problemas enormes: Danos na Superfície durante a recuperação e Desperdício de Espaço devido a corredores largos para empilhadeiras. A solução está em mudar a geometria do armazenamento: passar de estantes estáticas para um sistema dinâmico Estante push back para tubos longos (tecnicamente conhecido como Cantilever Telescópico ou de Manivela).
Por que Pontes Rolantes Superam Empilhadeiras para Feixes de Tubos
A característica definidora deste sistema é o capacidade de extensão de 100%Ao contrário de estantes padrão onde uma empilhadeira deve dirigir into a estrutura (arriscando colisão) ou empurrar material para o lado, nossos braços telescópicos se estendem completamente para o corredor.
Isso permite que sua instalação utilize overhead cranes (pontes rolantes) para toda a carga e descarga.
- Zero Impacto Lateral: As pontes rolantes levantam verticalmente usando eslingas de nylon. Não há atrito metal com metal de garfos deslizando sob os feixes.
- Acesso Seletivo: Precisa de um feixe específico de tubos OD 2.0" enterrado no fundo? Simplesmente gire a manivela para aquele nível específico. Não há necessidade de mover as três camadas superiores primeiro.
- Armazenamento Densificado: Como você não precisa de um raio de giro de 15 pés para uma empilhadeira pesada, as larguras dos corredores podem ser reduzidas em até 50%, dobrando sua densidade de armazenamento por pé quadrado.

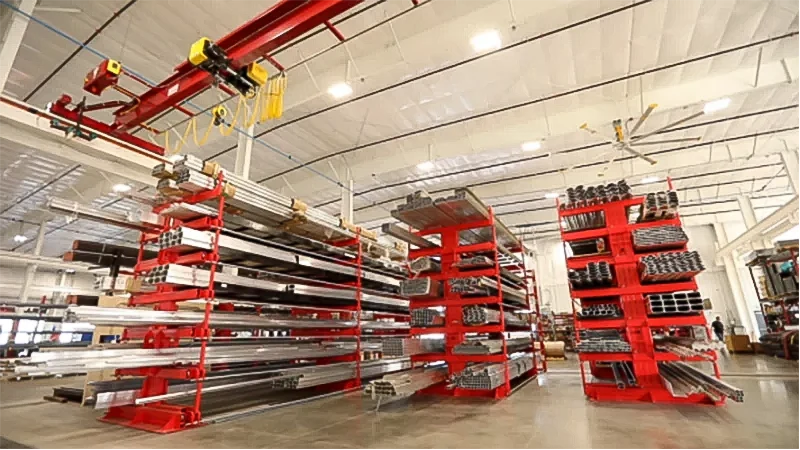

Estantes telescópicas elétricas permitem acesso por ponte rolante com um único operador, essencial para feixes pesados de aço inoxidável.
Alimentando a Máquina: Otimizando o Tempo de Atividade do Laser e da Serra
Em um ambiente de produção de alto mix e baixo volume (típico da fabricação de componentes OEM), seus cortadores a laser e serras de fita são o coração da fábrica. Se uma máquina fica ociosa por 20 minutos enquanto um operador procura a matéria-prima correta, você está perdendo dinheiro.
Ao colocar um Estante Cantilever Telescópica diretamente adjacente ao seu equipamento de processamento, você cria um buffer de armazenamento "Ponto de Uso".
- Tempo de Recuperação: Reduzido de 15-25 minutos (cavando com empilhadeira) para 2-3 minutos (manivela e guincho).
- Visibilidade do Estoque: Cada gaveta é claramente visível. Os operadores podem verificar os níveis de estoque de graus específicos (por exemplo, 304 vs. 316L) instantaneamente sem mover materiais.
- Ergonomia: Seja usando uma manivela manual (engrenada para movimento fácil) ou um acionamento elétrico, um único operador pode manusear cargas de até 5 toneladas por nível com segurança.
Preservando os Padrões de Rugosidade Ra
Para indústrias regidas pelo ASME BPE ou Padrões Sanitários 3-A, a rugosidade superficial (Ra) do tubo é crítica. Estantes de aço padrão são inimigas do aço inoxidável polido.
Nossos sistemas são projetados com isso em mente. Os braços podem ser equipados com revestimentos de UHMW (Polietileno de Ultra Alto Peso Molecular) ou outros materiais que não marcam. Isso garante que seus tubos de alta pureza nunca toquem aço carbono, prevenindo tanto arranhões físicos quanto potencial contaminação por ferro (pontos de ferrugem) que reprovariam inspeções de controle de qualidade.
Divisores e revestimentos protetores garantem que lotes distintos de tubos higiênicos permaneçam separados e sem danos.
Especificações do Sistema para Perfis de Tubos Pesados
Configuramos estas estantes com base nos comprimentos específicos de seus feixes (20 pés/6m é o padrão) e pesos.
| Característica | Faixa de Especificação |
|---|---|
| Drive Mechanism | Manivela Manual (Engrenada) ou Motor Elétrico |
| Extensão do Braço | 100% Extensão Total (Acesso claro para pontes rolantes) |
| Capacidade de Carga por Nível | 000 lbs – 11.000 lbs (1 – 5 Toneladas Métricas) |
| Comprimentos de Material Compatíveis | Padrão 20 pés (6m), até 40 pés (12m) personalizado |
| Material da Estrutura | Viga H Estrutural e Aço Carbono de Alto Grau |
| Acabamento | Pintura Eletrostática Industrial (interno) ou Galvanizado (externo) |
Instalação: Ancoragem para Estabilidade
Ao contrário de prateleiras leves, estes sistemas interagem com forças dinâmicas. A base é construída com vigas H massivas para neutralizar o torque quando uma gaveta totalmente carregada (pesando potencialmente 6.000 lbs) é estendida.
A instalação requer um piso de concreto reforçado. Nossas equipes usam ancoragens químicas ou mecânicas pesadas para fixar a unidade, garantindo que, mesmo na extensão total, o centro de gravidade permaneça dentro da zona segura. Isso é engenharia estrutural, não apenas "prateleiras".
A ancoragem adequada no piso é crítica para a estabilidade de sistemas cantilever telescópicos.
Perguntas Frequentes: Armazenamento de Aço e Tubos
P1: Podemos armazenar feixes mistos de diferentes diâmetros (por exemplo, tubos de 1" e 4") no mesmo nível?
R: Sim. Ao contrário de estantes fixas tipo "pigeon-hole", o design de braço aberto permite o agrupamento misto. Recomendamos o uso de divisores móveis (pinos) nos braços para evitar que tubos redondos rolem e para manter diferentes ODs separados para precisão do inventário.
P2: Nossa instalação lida com aço inoxidável higiênico. Como evitamos a contaminação por carbono da própria estante?
R: Oferecemos revestimentos opcionais de UHMW-PE que cobrem os braços de aço e a base. Isso fornece uma superfície de contato não metálica, garantindo que seu material de aço inoxidável permaneça passivo e livre de arranhões, atendendo aos requisitos de auditoria sanitária.
P3: Quanto espaço de corredor posso realmente economizar em comparação com meu layout atual de empilhadeira?
R: Tipicamente, você pode recuperar 40-50% do seu espaço de piso. Um sideloader ou empilhadeira padrão de 6 toneladas requer corredores de 12-15 pés para manobrar tubos de 20 pés. Com nossa estante telescópica acessada por uma ponte rolante, o corredor só precisa ser ligeiramente mais largo que a profundidade da gaveta (aproximadamente 4-5 pés) para o operador caminhar.
P4: Precisamos de um operador de ponte rolante especializado para usar este sistema?
R: Não é necessária certificação especializada além do treinamento padrão de segurança para pontes rolantes. A operação do rack em si é simples: gire a gaveta para fora, prenda as cintas, levante e gire de volta. Isso elimina as habilidades complexas de manobra exigidas para empilhadeiras de carga longa.
P5: Qual é a deflexão máxima dos braços quando totalmente estendidos?
R: Nossos padrões de engenharia estrutural são rigorosos. Na capacidade nominal total (por exemplo, 6.600 lbs por nível), a deflexão do braço é calculada para ser mínima e dentro dos padrões de segurança (normalmente L/250 ou melhor), garantindo que os feixes não deslizem ou rolem.
