Magazijn Glas Sorteerwagen

Stop de bottleneck bij uw IGU-lijn. Bekraste Low-E-coatings en niet-passende ruiten tijdens het “pairing”-proces kosten uw productiefabriek duizenden euro’s aan herbewerking en stilstand. Een gespecialiseerde Magazijn Glas Sorteerwagen is niet alleen opslag—het is de kritieke buffer die uw flow organiseert van de snijtafel tot de wasmachine.

Praat met een expert

De verborgen kosten van “chaotische” glasbuffering

In hoogvolume glasproductie is de zone tussen de CNC-snijtafel en de temperoven (of IGU-lijn) vaak waar de efficiëntie sterft. Operators verspillen waardevolle minuten aan het zoeken naar het bijpassende ruit om een dubbelglasunit te voltooien, of erger nog, ze trekken een plaat eruit en ontdekken dat het soft-coat Low-E-oppervlak is bekrast doordat het tegen een andere ruwe rand leunde.

De Harprek voor Glas (vaak een “Harp Cart” of “H-Rack” genoemd) is speciaal ontworpen om deze sortatiecrisis op te lossen. In tegenstelling tot A-frames, die zijn ontworpen voor bulktransport, is het Harp Rack een hogedichtheid-sorteergereedschapHet isoleert elk afzonderlijk ruit, zorgt voor nul contact tussen glasoppervlakken en maakt directe visuele identificatie van elke sleuf mogelijk.

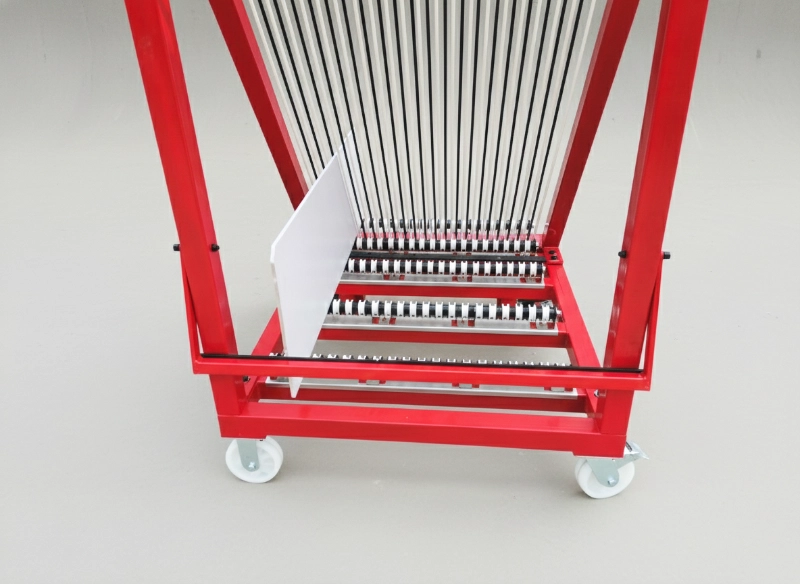

Figuur 1: Hogedichtheid-sortering voorkomt oppervlaktecontact en vereenvoudigt IGU-pairing.

Anatomie van een krasvrij sorteersysteem

Een standaard metalen rek is de vijand van architectonisch glas. Om bewerkt glas—vooral units bestemd voor temperen of lamineren—te hanteren, moeten de contactpunten zachter zijn dan het glas zelf, maar duurzaam genoeg voor industrieel gebruik.

De rollende basis: het hanteren van zware ruiten

Het schuiven van een zware 12 mm gelamineerde plaat of een groot oversized unit in een sleuf vereist aanzienlijke kracht. Als de basis te veel wrijving biedt, worstelen operators, wat leidt tot rugletsel of vallend glas.

Onze Magazijn Glas Sorteerwagen beschikt over een basis bekleed met zeer duurzame Nylon RollersDeze rollen verlagen de wrijvingscoëfficiënt tot bijna nul, waardoor een enkele operator zware glasplaten met één hand in het rek kan laten glijden. Bovendien is de basis vaak genummerd (1-40 of 1-60), zodat de snijtafelsoftware een specifieke sleuf aan een specifiek ruit kan toewijzen, perfect gesynchroniseerd met uw productiesoftware.

Figuur 2: Genummerde nylon rollen zorgen voor nauwkeurige voorraadtracking en moeiteloos laden.

De “harp”-snaren: PVC-bescherming

De verticale scheiders geven het “Harp Rack” zijn naam. We gebruiken stalen staven voor structurele stijfheid—zodat ze niet buigen onder het gewicht van leunend glas—maar ze zijn volledig omhuld met een dikke PVC-omhulselDit creëert een niet-beschadigende barrière. Zelfs als het glas tijdens het laden de scheider raakt, absorbeert het PVC de schok, waardoor randafschilfering of oppervlaktekrassen op delicaat gecoat glas wordt voorkomen.

Ontworpen voor fabrieksworkflow: mobiliteit en veiligheid

Een statisch rek is nuttig, maar een mobiele buffer is transformatief. Deze karren zijn ontworpen om batches glas van de snij-/kantbewerkingsstation direct naar de oven of wasmachine te verplaatsen.

Mobiliteit brengt echter risico’s met zich mee. Een geladen kar met 2.000 lbs glas mag niet bewegen tijdens het laden. We integreren een gespecialiseerde Voetbediend Hefmechanisme (vloerblokkering). In tegenstelling tot eenvoudige wielremmen die kunnen slippen, tilt dit mechanisme het rek lichtjes op of drukt een wrijvingspad in de vloer, waardoor het unit volledig wordt geïmmobiliseerd. Dit zorgt ervoor dat wanneer een operator een zwaar ruit in de sleuf duwt, de kar niet wegrolt, waardoor catastrofale ongelukken worden voorkomen.

Figuur 3: Zware zwenkwielen gecombineerd met vloerblokkeringen zorgen voor veilige WIP-overdracht.

Logistieke efficiëntie: het knock-down voordeel

Voor glasfabrikanten is vloeroppervlak kostbare ruimte. Maar het verzenden van volledig geassembleerde stalen rekken is in wezen betalen om lucht te verzenden. Onze Harprek voor Glas systemen beschikken over een Knock-Down (KD) boutverbindingsontwerp.

Dit stelt ons in staat om de units plat in te pakken voor transport, waardoor vrachtkosten aanzienlijk worden verlaagd. Eenmaal aangekomen bij uw faciliteit kunnen ze snel worden geassembleerd met standaard gereedschap. Deze modulariteit betekent ook dat als een specifiek onderdeel (zoals een zwenkwiel of een PVC-staaf) na jaren van zwaar gebruik beschadigd raakt, u het enkele onderdeel kunt vervangen in plaats van het hele rek af te schrijven.

Figuur 4: Platpak-levering verlaagt uw logistieke kosten zonder de structurele integriteit in gevaar te brengen.

Veelgestelde vragen

Kan dit rek zware isolatieglasunits (IGU’s) aan of alleen enkele ruiten?
Hoewel primair ontworpen voor het sorteren van enkele ruiten (monolithisch of gelamineerd) vóór assemblage, bieden we zware modellen met bredere sleufafstanden speciaal voor het opslaan van uitgeharde IGU’s. Geef uw glasdikte en unitdiepte aan bij het bestellen.

Zullen de nylon rollen Soft-Coat Low-E-glas krassen?
Nee. Het nylonmateriaal is zachter dan het glassubstraat. Echter, standaardpraktijk voor Low-E-glas is om het aan de rand of niet-gecoate zijde te hanteren. De rollen raken de onderrand van het glas, niet het oppervlak, waardoor de coating onberispelijk blijft voor de wasmachine.

Wat is het maximale draagvermogen per kar?
Onze standaard Warehouse Glass Sorting Cart is geschikt voor een dynamische belasting van 3.300 lbs (1.500 kg). Voor faciliteiten die jumbo-platen of dik ballistisch glas verwerken, kunnen we versterkte bases met hogere belastingsclassificaties ontwerpen.

Kunnen we het aantal sleuven aanpassen?
Ja. De standaardconfiguratie is doorgaans 40 of 60 sleuven om aan te sluiten bij standaard batchgroottes van snijtafels. Echter, als directe fabrikant kunnen we de steek (afstand) van de PVC-staven aanpassen om dikker glas te accommoderen of het aantal sleuven verhogen voor dunnere glasbatches.

Hoe voorkomen we “domino”-breuk als een staaf faalt?
Onze staven zijn gemaakt van massieve stalen kernen, niet van holle buizen. Ze zijn ontworpen om het leungewicht van het glas te weerstaan zonder te buigen. Bovendien betekent het “harp”-ontwerp dat elk stuk glas onafhankelijk wordt ondersteund; als één stuk breekt door operatorfout, voorkomen de scheiders dat het op aangrenzende ruiten valt en deze breekt.
