Wanneer een fabriek veel haspeldiameters verwerkt, is de rekkeuze niet langer één rek per maat. De echte vraag is hoe je haspels in lagen groepeert, hoe je de 100 mm steunafstand instelt, en wanneer een hoofdframe met hulpvakken de bruikbare dichtheid kan verhogen zonder dat de gang een knelpunt wordt.
Fabrieken die met gemengde haspelfamilies werken, verliezen meestal tijd op dezelfde plek: diameterveranderingen dwingen tot een nieuwe opslagregel, een nieuw pickpad of een nieuw rek. Een betere aanpak is om het rek als een aanpasbaar systeem te behandelen. In de Carack-lay-out zit de steunbeugel op een geperforeerde staander en kan de rolzitting in stappen van 100 mm worden herpositioneerd. Zo kan één framefamilie haspels van ongeveer Ø737 tot Ø2007 mm vasthouden zonder voor elke diameter een aparte reklijn te bouwen.
Groepeer haspels op diameterband en wijs dan de laag toe
Begin met twee banden in plaats van één lange lijst. Grotere haspels horen op de onderste laag omdat ze moeilijker te tillen zijn, een lager zwaartepunt creëren en een duidelijkere vorkheftruckbenadering nodig hebben. Kleinere haspels kunnen op de bovenste laag als de aslijn nog netjes op de steunrollen aansluit. In de praktijk moet één steunpaar als één haspelzitting worden behandeld, tenzij de projectovereenkomst anders bepaalt. Dat houdt het lastpad eenvoudig en voorkomt dat het rek bij elk pickpunt een op maat gemaakte puzzel wordt.
Stel de steunafstand in op de haspelhartlijn, niet op de catalogusmaat
Het nuttige getal is niet één rekmaat. Het is de steunlijnhoogte ten opzichte van de haspelhartlijn. De 100 mm steek is belangrijk omdat het kleine correcties mogelijk maakt zonder het hele frame te veranderen. Voor een fabriek met gemengde haspels betekent dit dat dezelfde staander kan worden afgestemd op verschillende kernen, terwijl de rolbeugel het contactoppervlak uitgelijnd houdt. De close-upfoto van de beugel toont de vastgeschroefde rollenassemblage: dubbele metalen rollen, zware montagebouten en een blauwe staander. Dat is de mechanische reden waarom het rek kan worden aangepast zonder vast wiegje.
Gebruik de onderste laag voor de zware haspels en de bovenste voor de lichtere

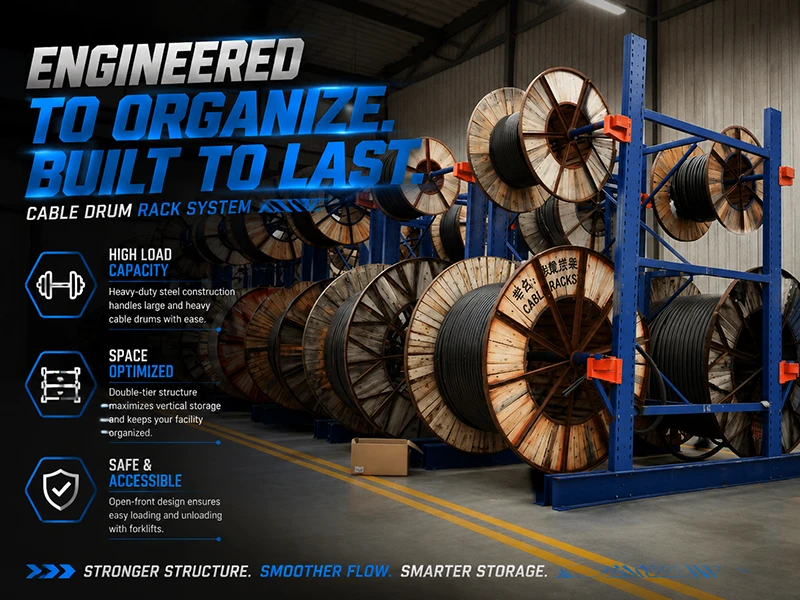

Voor gemengde Ø737–2007 mm voorraad moet de onderste laag de grootste en zwaarste haspels dragen, omdat dat veiliger is voor handling en gemakkelijker toegankelijk met een truck of vorkheftruck. De bovenste laag moet niet als extra opslag worden behandeld tegen elke prijs. Het is de laag voor haspels die kunnen worden opgetild, geroteerd en teruggeplaatst zonder de operator in onhandige reikzones te duwen. Dit is waar de structuur op de gangfoto belangrijk is: het gesteunde frame houdt het vak stijf terwijl meerdere haspelmaten in één doorlopende rij staan.
Wat voegt het hulpvak eigenlijk toe?
Een hulpvak voegt dichtheid toe wanneer het duplicatie verwijdert. Als elke haspeldiameter zijn eigen geïsoleerde reklijn krijgt, betaalt de fabriek dubbel: eenmaal in staal en eenmaal in gangruimte. Een hoofdframe met hulpvakken combineert maten in één georganiseerde baan, dus de dichtheidswinst komt voort uit het verminderen van dode gaten en redundante gangen. De exacte toename is geen catalogusgetal. Het hangt af van de haspelmix, gangbreedte en hoeveel diameters dezelfde steunlogica kunnen delen. Daarom moeten het uiteindelijke aantal lagen en de belastingslimiet nog steeds in de technische overeenkomst worden vastgelegd, niet worden gekopieerd uit een algemene brochure.
Waar deze lay-out past, en waar niet
Deze lay-out is een goede keuze wanneer de fabriek gemengde haspelmaten heeft, frequente beweging en de behoefte om opslag binnen één gang te houden. Het is niet de juiste keuze wanneer elke haspelfamilie in een apart gecertificeerd vak moet worden opgeslagen, wanneer de kernbreedte zeer onregelmatig is, of wanneer buitenopslag een corrosiepakket vereist dat nog niet is goedgekeurd. In die gevallen blijft het frameconcept hetzelfde, maar moeten coating, verankering en laag aantal opnieuw worden gecontroleerd vóór vrijgave.
Planningschecklist voor een rek met gemengde haspels
- Bevestig het haspeldiameterbereik en groepeer maten voordat je de laaghoogte definieert.
- Gebruik 100 mm steunaanpassingen om de haspelhartlijn te matchen in plaats van één vast wiegje te forceren.
- Plaats de zwaarste haspels op de onderste laag en houd de vorkheftrucktoegang vrij.
- Laat hulpvakken de dichtheid verhogen door dubbele reklijnen te verwijderen, niet door één vak te overbeladen.
FAQ
Hoeveel haspels moet ik op één laag plaatsen?
Er is geen veilig universeel antwoord. Een conservatieve lay-out behandelt één steunpaar als één haspelzitting en controleert vervolgens of kleinere haspels hetzelfde vak kunnen delen nadat de hartlijn en speling zijn geverifieerd. Het uiteindelijke aantal moet de projectovereenkomst volgen.
Is de 100 mm steunafstand een vaste catalogusbelofte?
Nee. Het is een praktische aanpassingsmethode. De steek geeft de installateur de ruimte om de rollen uit te lijnen op verschillende haspelgeometrieën, maar de uiteindelijke instelling hangt nog steeds af van de haspeldiameter, kernbreedte en handlingmethode die voor het project zijn gedefinieerd.
